Telefony HTC s Windows Mobile vedly zvuk do sluchátek konektorem pro nabíjení

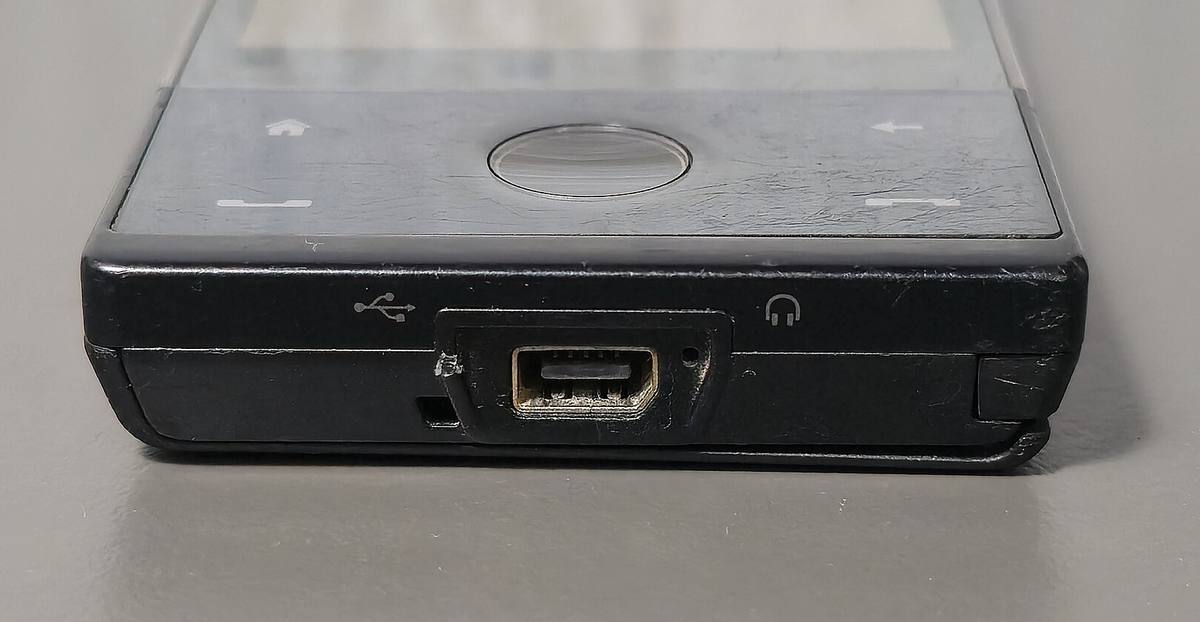

Na spodní hraně HTC Touch Diamond je jeden jediný otvor. Nad ním jsou vyražené dvě ikony vedle sebe: trojzubec USB a obrysová sluchátka. Obojí vedlo do téhož konektoru, kterému HTC říkalo ExtUSB.

Jedenáct pinů místo pěti

Mini-USB má pět vodičů. ExtUSB jich měl jedenáct a mechanicky zůstal mini-USB zásuvkou, takže běžný datový kabel se do něj zapojil a fungoval. Zbylých šest patřilo zvuku: levý a pravý kanál, mikrofon, zem, tlačítko na kabelu sluchátek a vodič, kterým telefon pozná, že jsou sluchátka zapojená.

Rozpis vodičů je veřejně na dvou místech, na pinouts.ru a v Legacy Portable Computing Wiki. Shodují se v tom, co kterým vodičem teče, ale piny číslují každý jinak a liší se i v jejich počtu, protože pinouts.ru vede navíc kostru konektoru. Který rozpis je správně, nerozhodne ani jeden: oba jsou sestavené čtenáři, ne výrobcem.

Co ExtUSB znamenal v praxi, popsal server Mobile Tech Review v technických údajích HTC Touch Dual. Zvukový výstup tam má jednu položku, „HTC proprietary ExtUSB stereo headphone jack“, a za ní větu, že sluchátka jsou v balení. Samostatný 3,5milimetrový jack ten telefon neměl. U Touch Diamondu stojí v témže seznamu totéž, jen se sluchátky laděnými do designu telefonu.

Redukce za patnáct dolarů

Kdo chtěl poslouchat svoje sluchátka, kupoval si HTC Multifunction Audio Adapter. Recenze na Windows Central vypočítává, co z něj trčelo: jack 2,5 mm, jack 3,5 mm, zásuvka pro sluchátka HTC a micro-USB pro nabíjení a synchronizaci. Stál 15,95 dolaru. Na výstup obrazu z Touch Pro bylo potřeba ještě jiné, dražší příslušenství.

Táž recenze nečekala, že by HTC od svého konektoru ustoupilo. Touch Diamond2, Touch Pro2 i Snap ho podle ní měly dostat také. Zvlášť u adaptéru vyzdvihuje, že s ním jde poslouchat ve sluchátkách HTC a zároveň telefon nabíjet nebo synchronizovat. Konektor je na telefonu jenom jeden.

S Androidem se jack vrátil

První změnu přinesl HTC Hero. Server SlashGear v jeho recenzi popisuje sluchátkovou zásuvku nahoře jako „welcome addition to an HTC Android device“ a ExtUSB dole jmenuje zvlášť. Telefon měl obojí naráz.

O rok později zbyl jen jack. HTC Legend, ohlášený na Mobile World Congressu 2010, má podle recenze CNETu nahoře vypínač a 3,5milimetrovou sluchátkovou zásuvku a dole micro-USB. Zvuk a data si od té doby u HTC nelezly do cesty.

Do téhož období spadá dohoda evropských výrobců o jednotné nabíječce z 5. června 2009. Vlastní konektor nezakazovala: článek 2.5 jejího textu definuje „adaptér“ jako věc s micro-USB na jedné straně a nestandardní zásuvkou na druhé a článek 4.2.1 říká, že výrobce, který takový adaptér nabídne, závazek splnil. Nové normy se podle článku 5.3 měly zavádět do telefonů uváděných na trh po 1. lednu 2010 a celá dohoda vypršela na konci roku 2012. Že by HTC ExtUSB opustilo kvůli ní, v textu dohody ani v žádné z citovaných recenzí nestojí; data se překrývají, příčinu z toho žádný z pramenů nevyvozuje.

Dnes se zvuk dělí jinde

Zvuk se z telefonu do konektoru pro data a nabíjení vrátil, jen o patnáct let později a bez jedné značky na krabici. HTC samo sluchátkovou zásuvku vypustilo v roce 2016.

Rozdíl je v tom, kde se digitální signál mění na analogový. Dokumentace Androidu k digitálnímu zvuku po USB staví obě možnosti vedle sebe: buď má převodník telefon a do sluchátek jde rovnou analog, nebo je převodník ve sluchátkách a telefon posílá data. První řešení je jednodušší, levnější a spotřebuje míň proudu; druhé umí oddělit citlivou analogovou část od desky plné rušení, zato přidává zpoždění a další místo, kde se něco pokazí.

Ani dnešní řešení přitom není bez podmínek. Android v režimu hosta podle téže stránky, naposledy upravené 9. října 2026, zvládá jen část normy USB audio class 1: formát PCM, hloubku 16, 24 nebo 32 bitů a vzorkovací kmitočet z pevného seznamu od 8 do 48 kHz, v jednom nebo dvou kanálech. Výrobcům sluchátek dokumentace rovnou radí, aby se drželi normy a vyhnuli se vlastním odchylkám.

Majitel telefonu bez jacku tak dneska řeší totéž co majitel Touch Diamondu. Chce zapojit sluchátka, která má, a kupuje si k tomu redukci. Jenom ta redukce dnes není příslušenství jedné značky.
