Nothing zveřejnilo k zadnímu krytu CMF Phone 1 rozměry i soubory pro 3D tisk

Zadní kryt telefonu CMF Phone 1 od značky Nothing se dá odšroubovat a vyměnit. Výrobce k němu 9. července 2024 zveřejnil na svém komunitním fóru rozměrovou dokumentaci a k tomu dva soubory se základním tvarem krytu, .stl a .stp. Podle téhož příspěvku drží kryt běžné šroubky M2 a první pokusy členů fóra ukázaly, že se dá vytisknout tak, jak je.

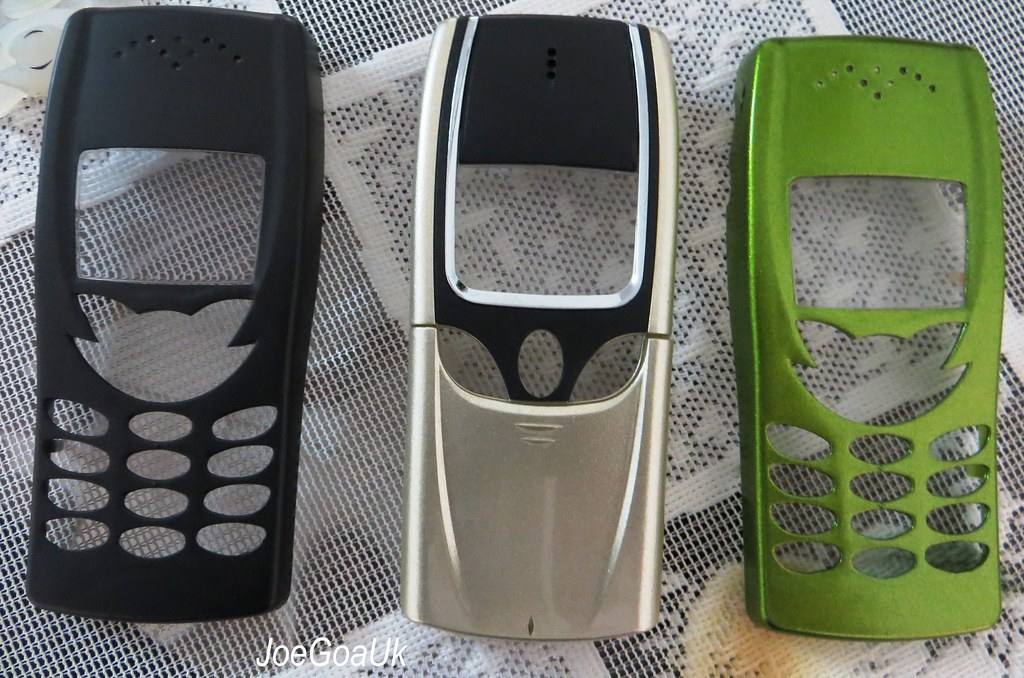

Vyměnitelný kryt v telefonu ale není nápad z roku 2024. Nokia ho prodávala pod značkou Xpress-on už od roku 1998 a řešila ho úplně jinak: bez šroubů, bez nástroje a bez výkresů.

Čtyři západky vzadu, dvě vpředu

Nokia 3210 byla ohlášená 18. března 1999 a podle sbírky Mobile Phone Musea nesla vnitřní kódové jméno Chameleon právě podle měnitelných krytů. Měnil se u ní předek i zadek, kdežto u staršího modelu 5110 jen přední díl.

Jak se to dělalo, popisuje uživatelská příručka k 3210 z roku 1999. Zadní kryt se uvolnil stiskem pojistky na spodní hraně, posunul se k hornímu konci telefonu a sundal; zpátky se nasazoval čtyřmi západkami do odpovídajících drážek. Přední kryt měl západky dvě a stiskem pojistky nahoře se dal odtáhnout rukou. Příručka k tomu přidává tři pokyny: před výměnou telefon vypnout a odpojit od nabíječky, skladovat ho vždy s nasazenými kryty a používat jen s oběma. Nabíjet se sundaným krytem výslovně zakazuje.

Týmž pohybem se otevírala i baterie. Příručka popisuje její vyjmutí stejnými třemi kroky jako sundání zadního krytu, protože kryt byl zároveň jejím víkem.

Kolik krytů k 5110 bylo, se prameny neshodnou

Xpress-on zavedla řada 5100 ohlášená na veletrhu CeBIT v Hannoveru v roce 1998. Kolik barev k modelu 5110 zpočátku bylo, říká každý pramen jinak: Mobile Phone Museum uvádí sedm barevných krytů vedle černého a k tomu první limitovanou sérii Silver Bells a Snowflake ohlášenou 23. září 1998, kdežto Nokiamuseum.net vypisuje čtyři základní kryty a sedm metalických. Ke kterému okamžiku se čísla vztahují, neuvádí ani jeden.

Muzeum připisuje mechanismus hlavnímu konstruktérovi Jussimu Hakuntimu a popisuje úlohu, kterou musel vyřešit: když si kryt sundá uživatel, nesmí se nic uvnitř uvolnit. Přidal proto druhý kryt, který součástky drží na místě. Kryty brzy vyráběly i cizí firmy a prodejny jim podle muzea věnovaly celé stěny.

M2 vzadu, M2.5 na příslušenství

CMF Phone 1 má šroubky na zadní straně vidět. V pravém dolním rohu k nim přibyl kulatý bod, kterému Nothing říká Accessory Point: po vyjmutí plastové krytky se do něj dá přišroubovat příslušenství krytkou samotnou, nebo jakýmkoli šroubem M2.5. V recenzi GSMAreny stojí, že bod nemá žádnou elektroniku; recenzenti ho zprvu pokládali za potenciometr.

Táž recenze vypočítává čtyři tovární kryty: černý, světle zelený, oranžový a modrý, přičemž modrý se prodával jen v Indii. Černý a světle zelený mají strukturu vylisovanou přímo v plastu, zbylé dva vrstvu z veganské kůže. Nothing si u souborů ke stažení vymiňuje, že za neoficiální výtvory komunity ani za škodu z jejich montáže neručí.

Co se vyměnit dá a co ne

GSMArena ověřila, že šroubky nejsou ozdoba: drží odnímatelný zadní panel a po jejich vyšroubování se panel sundá. Baterie se tím ale přístupnou nestává. Nad ní leží ochranné vrstvy a štítek, který rozebírání bez oprávnění zakazuje.

Tady se obě řešení rozcházejí nejvíc. U Nokie byl kryt víko baterie a měnil se kvůli barvě; u CMF je to díl karoserie, pod kterým baterie zůstává zavřená. Nástupce CMF Phone 2 Pro popisuje výrobce na české produktové stránce jako přístroj s odnímatelnými šroubky a accessory pointem; šroubky jsou u něj z nerezové oceli.

Za pětadvacet let se tedy obrátilo hlavně to, kdo kryt vyrábí. Nokia dodala barvy a zbytek nechala na obchodech; Nothing dodalo rozměry a zbytek nechalo na 3D tiskárnách.

Zdroje: Nothing Community – CMF Phone 1: A Platform for Builders, Nokia 3210 User's Guide (1999), Mobile Phone Museum – Nokia 3210, Mobile Phone Museum – Nokia 5110, Nokiamuseum.net – Nokia 5110, GSMArena – CMF Phone 1 review.
